MFA 10

Die MFA 10 stellt ein echtes Allround-Talent für alle Schleifaufgaben dar. Sie ist für alle erdenklichen Anwendungen mit bis zu 5 Kalibrier-, Schleif- und Bürstenaggregaten entsprechend den Kundenanforderungen flexibel auszurüsten. Die MFA 10 steht als von oben und unten schleifende Maschine zur Verfügung.

Ob für das Schleifen einer Hochglanzoberfläche oder zum Kalibrieren von Massivholzplatten – die MFA 10 lässt sich für jede Aufgabe optimal konfigurieren. Mit ihrer äußerst robusten und langlebigen Bauweise eignet sie sich für den Mehrschichtbetrieb in Oberflächenanlagen. Die MFA 10 ist standardmäßig mit dem EnergyManagement-System ausgestattet.

Die MFA 10 ist in Schleifbreiten von 1.350 mm und 1.600 mm erhältlich.

MFA 10

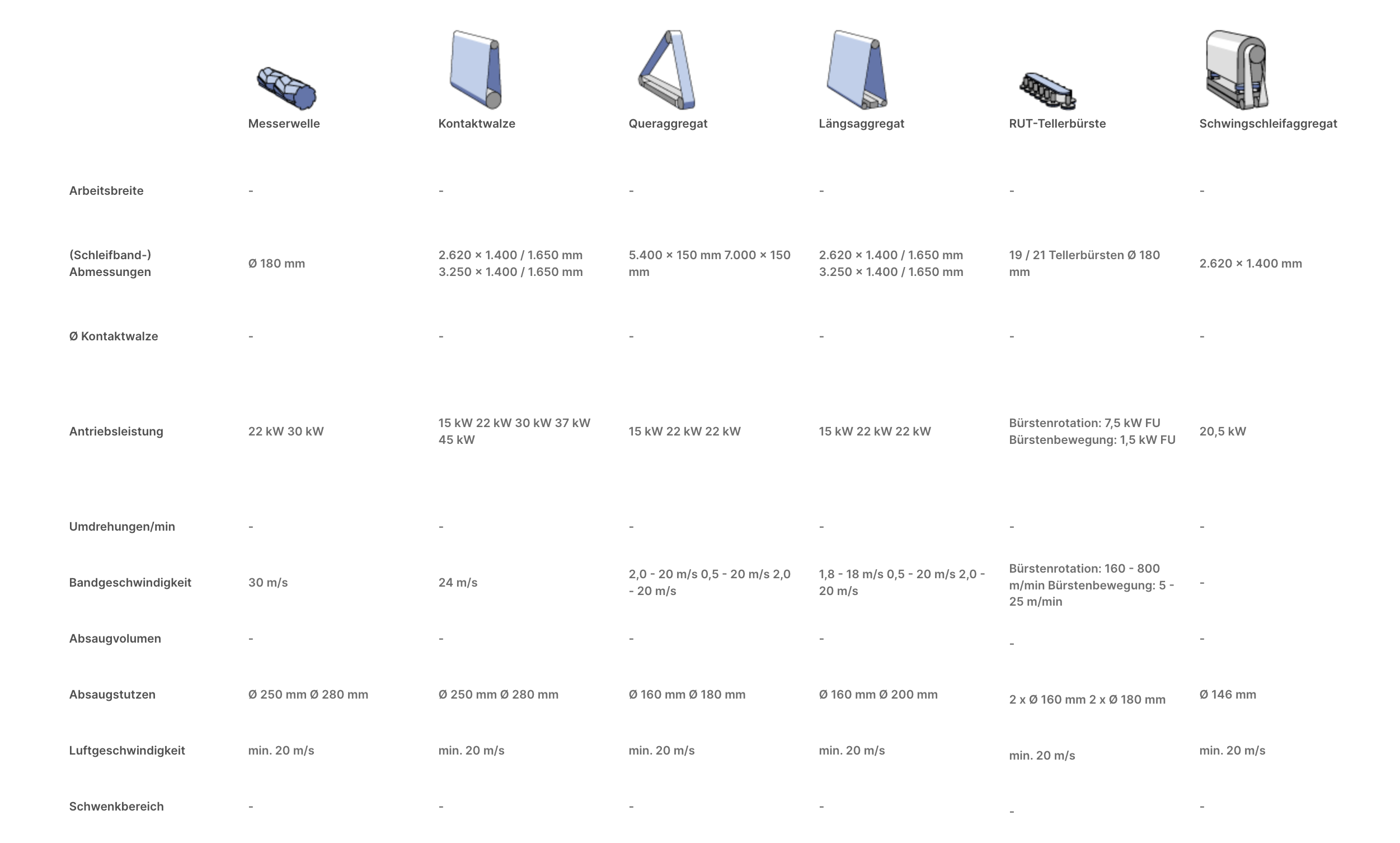

Technische Daten

Messerwelle
Messerwelle
Kontaktwalze
Kontaktwalze
Queraggregat
Queraggregat
Längsaggregat
Längsaggregat
(Schleifband-)Abmessungen Ø 180 mm 2.620 x 1.400 / 1.650 mm
3.250 x 1.400 / 1.650 mm
5.400 x 150 mm
7.000 x 150 mm
2.620 x 1.400 / 1.650 mm
3.250 x 1.400 / 1.650 mm
Antriebsleistung 22 kW
30 kW
15 kW
22 kW
30 kW
37 kW
45 kW
15 kW
22 kW
22 kW
15 kW
22 kW
22 kW
Bandgeschwingkeit 30 m/s 24 m/s 2,0 - 20 m/s
0,5 - 20 m/s
2,0 - 20 m/s
1,8 - 18 m/s
0,5 - 20 m/s
2,0 - 20 m/s
Absaugstutzen Ø 250 mm
Ø 280 mm
Ø 250 mm
Ø 280 mm
Ø 160 mm
Ø 180 mm
Ø 160 mm
Ø 200 mm
Luftgeschwindigkeit min. 20 m/s min. 20 m/s min. 20 m/s min. 20 m/s

Messerwelle
Messerwelle

(Schleifband-)Abmessungen

Ø 180 mm

Antriebsleistung

22 kW
30 kW

Bandgeschwingkeit

30 m/s

Absaugstutzen

Ø 250 mm
Ø 280 mm

Luftgeschwindigkeit

min. 20 m/s

Kontaktwalze
Kontaktwalze

(Schleifband-)Abmessungen

2.620 x 1.400 / 1.650 mm
3.250 x 1.400 / 1.650 mm

Antriebsleistung

15 kW
22 kW
30 kW
37 kW
45 kW

Bandgeschwingkeit

24 m/s

Absaugstutzen

Ø 250 mm
Ø 280 mm

Luftgeschwindigkeit

min. 20 m/s

Queraggregat
Queraggregat

(Schleifband-)Abmessungen

5.400 x 150 mm
7.000 x 150 mm

Antriebsleistung

15 kW
22 kW
22 kW

Bandgeschwingkeit

2,0 - 20 m/s
0,5 - 20 m/s
2,0 - 20 m/s

Absaugstutzen

Ø 160 mm
Ø 180 mm

Luftgeschwindigkeit

min. 20 m/s

Längsaggregat
Längsaggregat

(Schleifband-)Abmessungen

2.620 x 1.400 / 1.650 mm
3.250 x 1.400 / 1.650 mm

Antriebsleistung

15 kW
22 kW
22 kW

Bandgeschwingkeit

1,8 - 18 m/s
0,5 - 20 m/s
2,0 - 20 m/s

Absaugstutzen

Ø 160 mm
Ø 200 mm

Luftgeschwindigkeit

min. 20 m/s

RUT-Tellerbürste
RUT-Tellerbürste
Schwingschleifaggregat
Schwingschleifaggregat
Bürstenaggregate
Bürstenaggregate
(Schleifband-)Abmessungen 19 / 21 Tellerbürsten
Ø 180 mm
2.620 x 1.400 mm Ø 150 x 1.430 / 1.620 mm
Ø 250 x 1.430 / 1.620 mm
Ø 400 x 1.430 / 1.620 mm
Antriebsleistung Bürstenrotation: 7,5 kW FU
Bürstenbewegung: 1,5 kW FU
20,5 kW 1,5 kW
2,2 kW
5,5 - 20 kW
Bandgeschwingkeit Bürstenrotation: 160 - 800 m/min
Bürstenbewegung: 5 - 25 m/min
850 U/min
50 - 400 U/min
Absaugstutzen 2 x Ø 160 mm
2 x Ø 180 mm
Ø 146 mm Ø 160 mm
Ø 180 mm
Luftgeschwindigkeit min. 20 m/s min. 20 m/s min. 20 m/s

RUT-Tellerbürste
RUT-Tellerbürste

(Schleifband-)Abmessungen

19 / 21 Tellerbürsten
Ø 180 mm

Antriebsleistung

Bürstenrotation: 7,5 kW FU
Bürstenbewegung: 1,5 kW FU

Bandgeschwingkeit

Bürstenrotation: 160 - 800 m/min
Bürstenbewegung: 5 - 25 m/min

Absaugstutzen

2 x Ø 160 mm
2 x Ø 180 mm

Luftgeschwindigkeit

min. 20 m/s

Schwingschleifaggregat
Schwingschleifaggregat

(Schleifband-)Abmessungen

2.620 x 1.400 mm

Antriebsleistung

20,5 kW

Bandgeschwingkeit

Absaugstutzen

Ø 146 mm

Luftgeschwindigkeit

min. 20 m/s

Bürstenaggregate
Bürstenaggregate

(Schleifband-)Abmessungen

Ø 150 x 1.430 / 1.620 mm
Ø 250 x 1.430 / 1.620 mm
Ø 400 x 1.430 / 1.620 mm

Antriebsleistung

1,5 kW
2,2 kW
5,5 - 20 kW

Bandgeschwingkeit

850 U/min
50 - 400 U/min

Absaugstutzen

Ø 160 mm
Ø 180 mm

Luftgeschwindigkeit

min. 20 m/s

(Schleifband-)Abmessungen

Antriebsleistung

Bandgeschwingkeit

Absaugstutzen

Luftgeschwindigkeit

Maschinendaten
Abmessungen (L x B x H)
Abmessungen (L x B x H)
Gewicht
Gewicht
Vorschubgeschwindigkeit
Vorschubgeschwindigkeit
1 Aggregat max. 2.340 x 2.300 / 2.510 x 2.250 / 2.750 mm ca. 4.200 / 4.900 kg 3 - 15 m/min
5 - 25 m/min
8 - 40 m/min
2 Aggregate max. 2.940 x 2.300 / 2.510 x 2.250 / 2.750 mm ca. 5.000 / 5.800 kg 3 - 15 m/min
5 - 25 m/min
8 - 40 m/min
3 Aggregate max. 3.540 x 2.300 / 2.510 x 2.250 / 2.750 mm ca. 5.700 / 6.600 kg 3 - 15 m/min
5 - 25 m/min
8 - 40 m/min
4 Aggregate max. 4.140 x 2.300 / 2.510 x 2.250 / 2.750 mm ca. 8.500 / 9.800 kg 3 - 15 m/min
5 - 25 m/min
8 - 40 m/min
5 Aggregate max. 4.740 x 2.300 / 2.510 x 2.250 / 2.750 mm ca. 10.000 / 11.500 kg 3 - 15 m/min
5 - 25 m/min
8 - 40 m/min
6 Aggregate max. 5.340 x 2.300 / 2.510 x 2.250 / 2.750 mm ca. 11.500 / 13.300 kg 3 - 15 m/min
5 - 25 m/min
8 - 40 m/min

Abmessungen (L x B x H)
Abmessungen (L x B x H)

1 Aggregat

max. 2.340 x 2.300 / 2.510 x 2.250 / 2.750 mm

2 Aggregate

max. 2.940 x 2.300 / 2.510 x 2.250 / 2.750 mm

3 Aggregate

max. 3.540 x 2.300 / 2.510 x 2.250 / 2.750 mm

4 Aggregate

max. 4.140 x 2.300 / 2.510 x 2.250 / 2.750 mm

5 Aggregate

max. 4.740 x 2.300 / 2.510 x 2.250 / 2.750 mm

6 Aggregate

max. 5.340 x 2.300 / 2.510 x 2.250 / 2.750 mm

Gewicht
Gewicht

1 Aggregat

ca. 4.200 / 4.900 kg

2 Aggregate

ca. 5.000 / 5.800 kg

3 Aggregate

ca. 5.700 / 6.600 kg

4 Aggregate

ca. 8.500 / 9.800 kg

5 Aggregate

ca. 10.000 / 11.500 kg

6 Aggregate

ca. 11.500 / 13.300 kg

Vorschubgeschwindigkeit
Vorschubgeschwindigkeit

1 Aggregat

3 - 15 m/min
5 - 25 m/min
8 - 40 m/min

2 Aggregate

3 - 15 m/min
5 - 25 m/min
8 - 40 m/min

3 Aggregate

3 - 15 m/min
5 - 25 m/min
8 - 40 m/min

4 Aggregate

3 - 15 m/min
5 - 25 m/min
8 - 40 m/min

5 Aggregate

3 - 15 m/min
5 - 25 m/min
8 - 40 m/min

6 Aggregate

3 - 15 m/min
5 - 25 m/min
8 - 40 m/min
